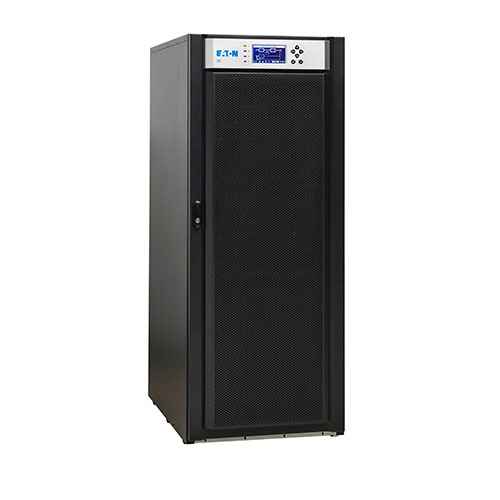

伊頓EATON93E40KVAUPS電源典型應用環境：
中小型、中大型數據中心
計算機數據機房
通訊基站
自動化控制系統
安保系統
廣播電視系統
工廠生產過程控制
伊頓EATON93E40KVAUPS電源優異可靠的性能
在線雙變換實現輸出電壓與輸入電網電壓隔離，提供可靠的電力保護。
高頻無變壓器設計，在線雙變換效率最高可達 96%。
采用 IGBT 整流設計，輸入電流諧波可達 <3% 和輸入功率因數 0.99。
優化結構設計，具有更高的功率密度和更少占地面積，相比其他同類產品可節約35% 的空間可內置電池或隔離變壓器，一體化解決方案，節省占地面積。
伊頓EATON93E40KVAUPS電源技術優勢
伊頓專利技術的熱同步并機技術，內置并機卡可直接實現并機。
伊頓的 ABM 電池智能管理模式，優化電池充電性能，極大化延長電池使用壽命。
在線假負載測試 (ECT) 功能，節能方便實現現場測試，為客戶節約大量寶貴時間和費用。
高級節能交流直供 (ESS) 模式，可實現系統效率最大化。
ESS 模式下效率可高達 99%。
伊頓EATON93E40KVAUPS電源便捷的服務和通訊
友好的 LCD 彩色屏幕，更友好方便的顯示各種 UPS 狀態， 參數，設置等信息。
搭配伊頓各種 Mini-Slot 選配卡，可 方便實現 SNMP， Modbus，RS232 和 RS485 等多種通訊需求。
伊頓全球統一的 IPP/IPM 監控軟件，在網絡范圍內同時監控多臺 UPS 及配電系統。
伊頓93E 40KVA UPS電源技術參數表
| 功率 | ||||||||||||||
| 功率等級 | kVA kW | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 300 | 400 | 500 |
| 13.5 | 18 | 27 | 36 | 54 | 72 | 90 | 108 | 144 | 180 | 270 | 360 | 450 | ||
| 拓?fù)浣Y(jié)構 | 雙變換在線式， IGBT | |||||||||||||
| UPS 整流輸入 | ||||||||||||||
| 拓?fù)浣Y(jié)構 | IGBT, PWM 調制技術 | |||||||||||||
| 額定電壓 | 380Vac/220Vac | |||||||||||||
| 電壓范圍 | -45% ~25%，視負載量而變化 | |||||||||||||
| 功率因數 | 0.99 | |||||||||||||
| THD(i) | <3% | |||||||||||||
| 頻率 | 50/60Hz 自適應 | |||||||||||||
| 頻率范圍 | 40 to 72 Hz | |||||||||||||
| UPS 輸出 | ||||||||||||||
| 功率因數 | 0.9 | |||||||||||||
| 效率 | Up to 94%；ESS 模式下大于98% | Up to 96%；ESS 模式下大于99% | ||||||||||||
| 電壓 | 380Vac/220Vac +/- 1% | |||||||||||||
| 過載能力 | 105%， 長期運行；125%， 10min | |||||||||||||
| THDV | <2% | |||||||||||||
| 頻率 | 50/60Hz | |||||||||||||
| 負載不平衡 | 100% | |||||||||||||
| 峰值因素 | 3：1 | |||||||||||||
| 旁路 | ||||||||||||||
| 靜態旁路 | 標配 | |||||||||||||
| 旁路電壓 | 380Vac(+/- 15%) | |||||||||||||
| 維修旁路 | 標配 | 可選 | 外置 | |||||||||||
| 電池 | ||||||||||||||
| 電池類型 | VRLA, AGM, 膠體電池，或伊頓指定品牌及型號的電池 | |||||||||||||
| 后備時間 | 依電池組容量和工作條件而定 | |||||||||||||
| 電池節數 | 外置電池 32~40 節可選，默認36 節 內置電池 93E 15-40k, 默認32 節；93E XL 15-40k, 默認36 節 | 36~44 可選，默認40 節1 | ||||||||||||
| 充電時間 | 8 小時達到滿容量90% | |||||||||||||
| 電池脫扣 | 無 | 標配48V 加壓電池脫扣接口 | ||||||||||||
| 通訊監控 | ||||||||||||||
| 標配通訊接口 | RS-232, Mini-Slot 通訊插槽 | |||||||||||||
| 通訊附件（可選） | Mini-Slot SNMP/WEB Card；Mini-Slot Modbus/Ethernet Card；Mini-Slot AS/400 Card | |||||||||||||
| 操作環境 | ||||||||||||||
| 工作溫度 | 0~40oC | |||||||||||||
| 儲存溫度 | -25~55oC | |||||||||||||
| 相對濕度 | 5%~95% | |||||||||||||
| 高度 | 小于1000 米，無降額 | |||||||||||||
| 噪音 dB | 55 | 55 | 62 | 62 | 65 | 65 | 65 | 65 | 70 | 70 | 73 | 73 | 73 | |
| EMC 標準 | IEC/EN 62040-2 | |||||||||||||
| 質量標準 | ISO 9001:2015, ISO 14001:2004 | |||||||||||||
| 認證 | TLC( 中國） | |||||||||||||
| 物理信息 | ||||||||||||||
| 尺寸 (W x D x H) mm | 93E 93E XL | 500 x 710 x 960 | 500 x 710 x 1230 | 500 x 710 x 1500 | 600 x 800 x 1876 | 600 x 800 x 1876 | 1600 x 820 x 1880 | |||||||
| 600 x 800 x 1876 | - | |||||||||||||
| UPS 重量Kg | 93E | 72 | 91 | 120 | 202 | 245 | 283 | 311 | 457 | 860 | 970 | 990 | ||
| 帶內置 電池重量Kg | 93E 93E XL | 272 | 376 | 490 | 無內置電池配置，請選配外部電池柜選件 | - | ||||||||
| 770 | 780 | 790 | - | |||||||||||
| 帶內置變壓器重量 | 93E | 220 | 245 | 328 | 532 | 575 | 660 | 720 | / | |||||
1、具體電池節數配置需同我司相關銷售人員確認。2、基于產品持續優化，規格參數可能不定期更新，若有疑問，請咨詢我司銷售人員。
